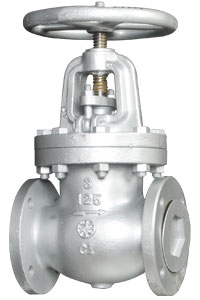

W-1-2 1.5Ｂ～13Ｂ
■1.5Ｂ～13Ｂ
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 1 1/2B-13B | 2.5 | 1.4 | |
| 14B-24B | 1.9 | 1.1 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| W-1 | W-2 | |||
| 弁箱 | 1.5～13B | FC200 | FC200 | |
| ふた | 1.5～13B | FC200 | FC200 | |
| 弁体 | 1.5～2.5B | CAC406 | SUS403 | |
| 3B | FC200 | SUS403 | ||
| 4～13B | FC200 | FC200 | ||
| 弁棒 | 1.5～13B | C3771B | SUS403 | |
| 弁箱弁座 | 1.5～13B | CAC406 | SUS403 | |
| 弁体弁座 | 1.5～2.5B | --- | --- | |
| 3B | CAC406 | --- | ||
| 4～13B | CAC406 | SUS403 | ||
