JV-1-3 40A～850A（650A～べべルギア操作）

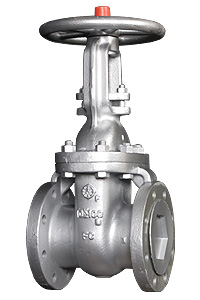

■40A～850A

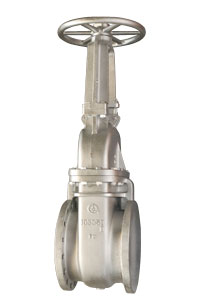

■250A～850A
流体の状態と最高使用圧力との関係 （JIS B 2031) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 40A | 2.1 | 1.54 | |
50A-300A （JIS規格品） |
2.1 | 1.54 | |
| 350A-750A | 1.47 | 0.98 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| JV-1 | JV-2 | JV-3 | ||
| 弁箱 | 40～700 | FC200 | FC200 | FC200 |
| ふた | 40～700 | FC200 | FC200 | FC200 |
| 弁体 | 40～700 | FC200 | FC200 | FC200 |
| 弁棒 | 40～700 | C3771BD | SUS403 | SUS304 |
| 弁箱弁座 | 40～700 | CAC406 | SUS403 | SUS304 |
| 弁体弁座 | 40～700 | CAC406 | SUS403 | SUS304 |
