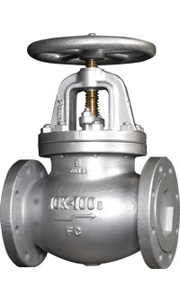

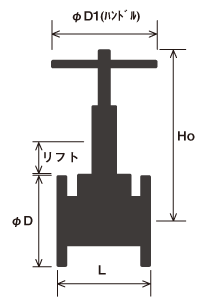

JW-1-3 40A～450A
■40A～450A
 |
 |
 |

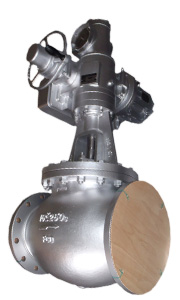

JW-3 M250A 電動操作式 |

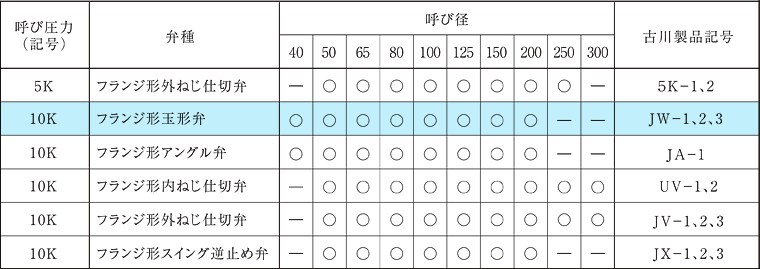

流体の状態と最高使用圧力との関係 （JIS B 2031) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 40A | 2.1 | 1.54 | |
50A-300A （JIS規格品） |
2.1 | 1.54 | |
| 350A-750A | 1.47 | 0.98 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| JW-1 | JW-2 | JW-3 | ||
| 弁箱 | 40～500 | FC200 | FC200 | FC200 |
| ふた | 40～500 | FC200 | FC200 | FC200 |
| 弁体 | 40～65 | CAC406 | SUS403 | SUS304 |
| 80～500 | FC200 | FC200 | FC200 | |
| 弁棒 | 40～500 | C3771BD | SUS403 | SUS304 |
| 弁箱弁座 | 40～500 | CAC406 | SUS403 | SUS304 |
| 弁体弁座 | 40～65 | --- | --- | --- |
| 80～500 | CAC406 | SUS403 | SUS304 | |
